Nerezová trubková ohybka 180° | Typ 3 – dvojitá ohybka (V2A/V4A)

Bogen 180° zum Schweissen fuer Rundrohr- Ø 33-7 mm V2A- Bauart 3-11-3742.4

Stk

11.3742.4

180° ohyb pro svařování kulatých trubek: Ø 33,7 mm V2A, typ 3

K dispozici, Lieferzeit 5-10 Werktage

365,20 Kč*

Bogen 180° zum Schweissen fuer Rundrohr- Ø 42-4 mm V2A- Bauart 3-11-3743.4

Stk

11.3743.4

180° ohyb pro svařování kulatých trubek: Ø 42,4 mm V2A, typ 3

K dispozici, Lieferzeit 5-10 Werktage

395,68 Kč*

Bogen 180° zum Schweissen fuer Rundrohr- Ø 48-3 mm V2A- Bauart 3-11-3744.4

Stk

11.3744.4

180° ohyb pro svařování kulatých trubek: Ø 48,3 mm V2A, typ 3

K dispozici, Lieferzeit 5-10 Werktage

456,90 Kč*

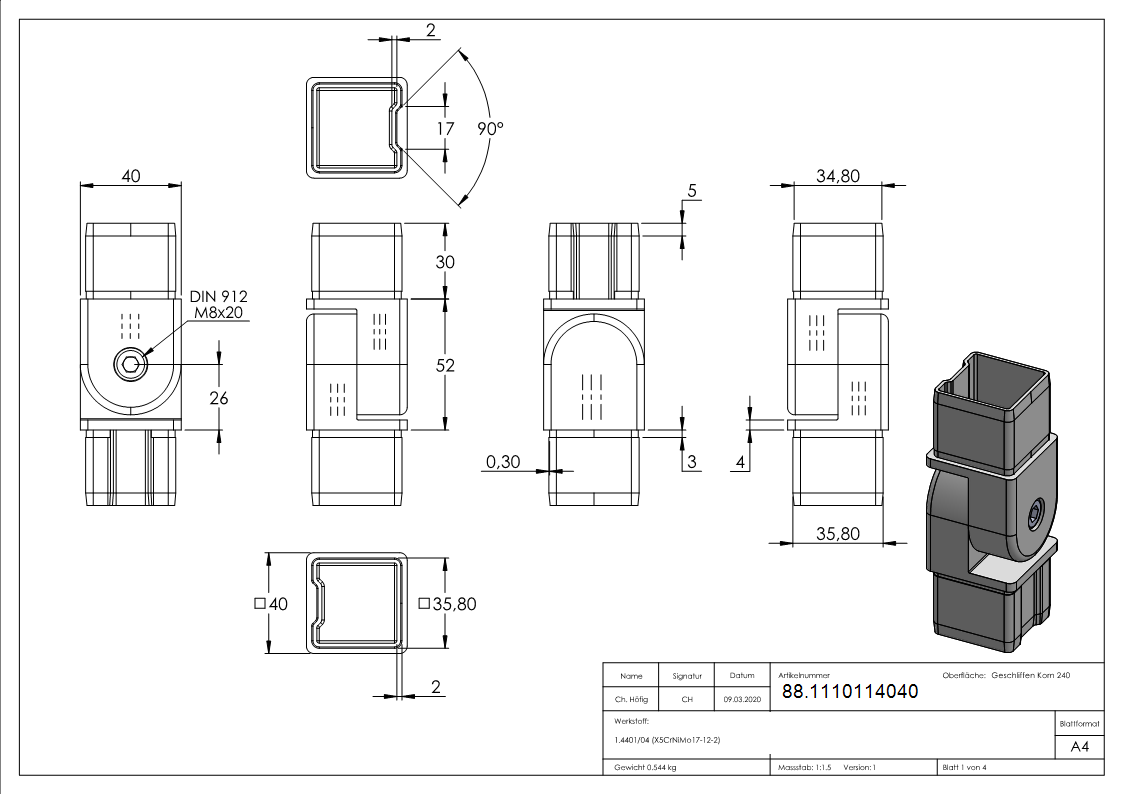

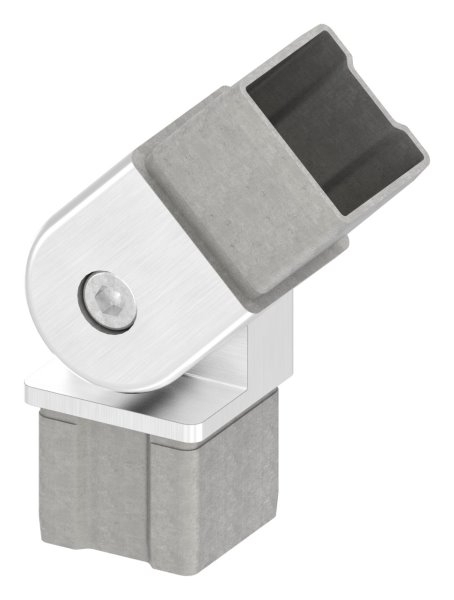

Gelenkverbinder V4A 40x40x2 mm steckbar verstellbar-88.1110114040

Stk

88.1110114040

Kloubový spoj V4A 40 × 40 × 2 mm, zasouvací, nastavitelný

K dispozici, Lieferzeit 5-10 Werktage

597,26 Kč*

Zde najdete trubkové ohyby z nerezové oceli o úhlu 180° v normalizovaném provedení 3 (DIN 2605 / EN 10253). Tyto takzvané dvojité ohyby nebo odklonové ohyby jsou ideální jako prostorově úsporné odklonění potrubí v potrubních sítích nebo jako elegantní zakončení madla při stavbě zábradlí. K dispozici v provedení V2A a V4A.

Kontrola geometrie: „Rozteč“ u typu 3

U 180° ohybu je kromě poloměru rozhodující především středová vzdálenost (osová vzdálenost) obou konců trubky. Jelikož se jedná o typ 3 (poloměr ≈ 1,5 × průměr), výsledkem je velmi kompaktní konstrukce:

Praktické pravidlo pro vaše plánování:
Vzdálenost od středu trubky ke středu trubky je přesně dvojnásobkem poloměru.
Příklad (trubka 42,4 mm): poloměr cca 63,5 mm → osová vzdálenost cca 127 mm.
Toto je standard pro kompaktní ohyby a klasické koncovky typu „jezdecké boty“ na zábradlích.

Oblasti použití a povrchové úpravy

Vyberte si provedení vhodné pro váš projekt:

Broušené (zrnitost 240 / 320)

Pro madlo a design.

Ukončení madla: Oblíbené pro spojení dvou paralelně vedoucích madel („U-oblouk“).
Vzhled: Jemně broušené, ladící s našimi trubkami K240/K320.
Zpracování: Bezešvé přivaření pro čistý vzhled „z jednoho kusu“.

Nebroušené (matné)

Pro techniku a vytápění.

Potrubní instalace: Jako prostorově úsporná odbočka v topných registrách nebo chladicích systémech.
Ekonomické: Nákladově efektivní řešení, pokud vzhled není rozhodující.
Průmyslový standard: Matný povrch, tepelně žíhaný a s optimální svařitelností.

Jakou slitinu potřebujete?

V2A (1.4301 / 1.4307): Standardní volba pro vnitřní použití a běžné venkovní prostory. Vhodná pro většinu zábradlí a topných instalací.
V4A (1.4404 / 1.4571): Pro korozivní prostředí. Zvolte V4A pro bazény, pobřežní oblasti nebo potrubí pro chemické procesy.

Všechny 180° ohyby jsou navrženy jako svařovací tvarovky (nejedná se o zásuvný systém) a na koncích jsou opatřeny přípravou pro V-šev.
