Laufschiene für Schiebetore aus Stahl Diese Laufschiene dient als Führungselement für freitragende Schiebetore und andere schienengeführte Konstruktionen. Gefertigt aus robustem Stahl im Rohzustand, bietet sie eine solide Basis für den professionellen Torbau. Die rohe Oberfläche ermöglicht eine individuelle Weiterverarbeitung, beispielsweise durch Verzinken oder eine Pulverbeschichtung, um einen dauerhaften Korrosionsschutz zu gewährleisten. Technische Details im Überblick Die präzisen Abmessungen und die stabile Ausführung machen diese Schiene zur zuverlässigen Komponente für anspruchsvolle Projekte im Metall- und Torbau. Produkttyp: Laufschiene / Führungsschiene Material: Stahl Oberfläche: roh, unbehandelt Profilhöhe (a): 94 mm Profilbreite (b): 85 mm Materialstärke (t): 5 mm Innenmaß (s): 33 mm Länge (L): 3000 mm Gewicht: 33,90 kg Anwendung und Montage Die Führungsschiene ist für die Aufnahme von passenden Laufrollen konzipiert und wird in der Regel auf einem vorbereiteten Betonfundament montiert. Die Befestigung kann durch Schweißen an entsprechenden Halterungen oder durch Verschrauben erfolgen. Sie eignet sich für den Einsatz im privaten, gewerblichen und industriellen Bereich zum Bau und zur Instandsetzung von Schiebetoranlagen.

Führungsrolle für Schiebetore Diese Führungsrolle dient der oberen Führung von freitragenden Schiebetoren und Hoftoren. Sie wird fest an einem Pfosten oder am Mauerwerk montiert und sorgt dafür, dass das Torblatt sicher in der Spur bleibt. Die Konstruktion aus verzinktem Stahl gewährleistet eine hohe Stabilität und Langlebigkeit. Die integrierte Rolle ermöglicht einen ruhigen und reibungsarmen Lauf des Tores. Technische Details Produkttyp: Führungsrolle / Obere Torführung Material: Stahl Oberfläche: verzinkt Passend für Profil (A x B): 94 x 85 mm Gesamtlänge (L): 143 mm Gesamthöhe (H): 96 mm Innenmaß (C): 66 mm Rollenmaterial: Nylon (gemäß Artikelnummer) Einsatzbereiche Die Führungsrolle ist für den Einsatz bei Schiebetoranlagen im privaten und gewerblichen Bereich konzipiert. Sie ist ein wesentliches Bauteil zur Gewährleistung der Funktionssicherheit und Stabilität des Tores. Die verzinkte Oberfläche bietet einen guten Korrosionsschutz und eignet sich für den Außeneinsatz.

Auflaufschuh für freitragende Schiebetore Dieser Auflaufschuh dient als unterer Endanschlag für freitragende Schiebetoranlagen. Er sorgt für ein sicheres und definiertes Stoppen des Torflügels in der Endposition. Die Konstruktion aus massivem, verzinktem Stahl gewährleistet eine hohe Stabilität und Langlebigkeit. Durch die spezielle Formgebung ist der Auflaufschuh für zwei unterschiedliche C-Profilgrößen geeignet und bietet somit eine flexible Einsatzmöglichkeit. Technische Details Produkttyp: Auflaufschuh / Unterauflageschuh Material: Stahl Oberfläche: galvanisch verzinkt Kompatibilität: für C-Profile 94 x 85 mm und 90 x 95 mm Abmessung A: 170 mm Abmessung B: 108 mm Abmessung H: 108 mm Abmessung h: 65 mm Abmessung s: 50 mm Gewicht: 1,44 kg Anwendung und Montage Der Auflaufschuh wird am Ende des Torwegs fest am Boden oder an einem Pfosten montiert. Der Torflügel fährt mit seinem C-Profil in den Schuh ein und wird durch den integrierten Puffer sanft gestoppt. Die Befestigung erfolgt durch Verschrauben über die vorgesehenen Langlöcher, was eine präzise Justierung ermöglicht. Befestigungsmaterial ist nicht im Lieferumfang enthalten.

Laufschiene für Schiebetore aus Stahl Diese Laufschiene in Omega-Form ist eine stabile Basis für den Bau von freitragenden Schiebetoren. Gefertigt aus rohem Stahl, bietet das Profil eine hohe Belastbarkeit und Langlebigkeit. Die unbehandelte Oberfläche ermöglicht eine individuelle Endbeschichtung durch Verzinken oder Lackieren, um einen optimalen Korrosionsschutz zu gewährleisten. Technische Details im Überblick Produkttyp: Laufschiene / Führungsschiene Profilform: Omega-Profil Material: Stahl Oberfläche: roh, unbehandelt Profilhöhe (a): 94 mm Profilbreite (b): 85 mm Materialstärke (t): 5 mm Innenmaß (s): 33 mm Länge (L): 6000 mm Gewicht: 65,6517 kg Einsatz und Montage Die Führungsschiene wird üblicherweise an der Unterkante des Torflügels verschweißt und dient als Führung für die entsprechenden Laufrollen des Schiebetorsystems. Durch die präzise Fertigung wird ein ruhiger und sicherer Torlauf sichergestellt. Das Produkt eignet sich für den Einsatz im privaten, gewerblichen und industriellen Bereich.

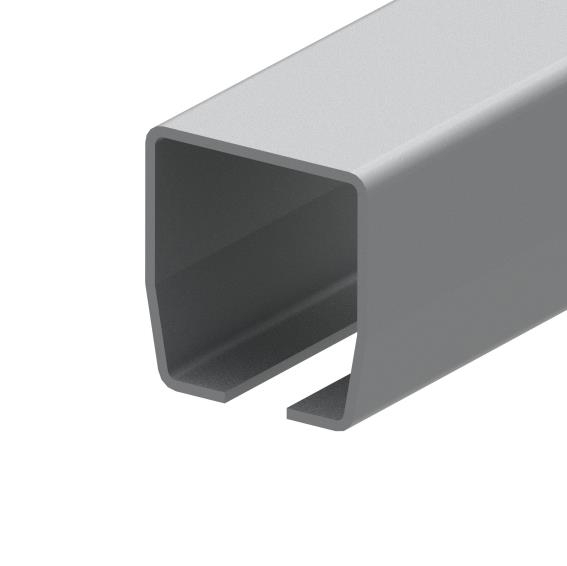

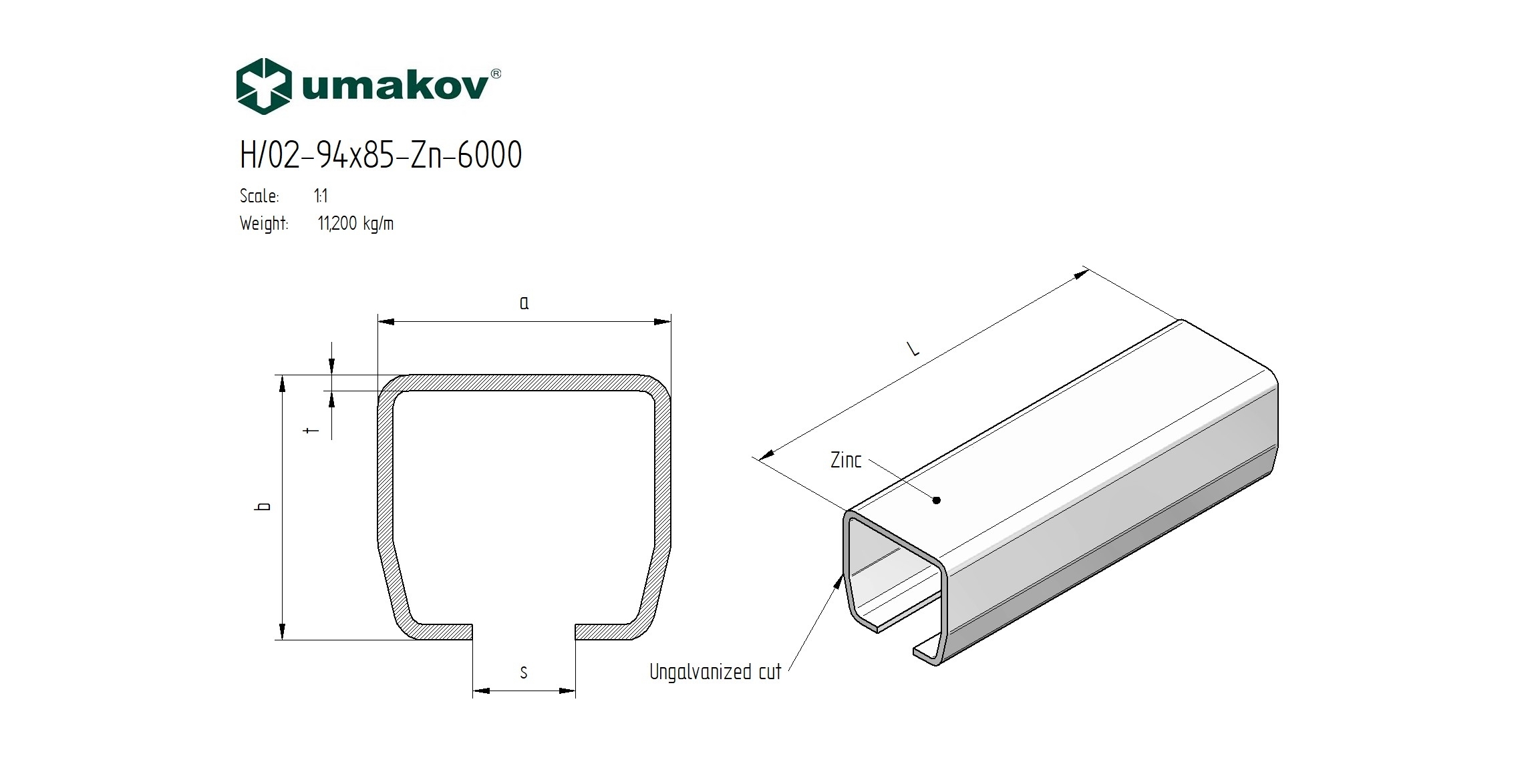

Laufschiene für freitragende Schiebetore Dieses Führungsprofil aus verzinktem Stahl ist die Basis für eine stabile und langlebige untere Führung von freitragenden Schiebetoren. Es wird direkt am Torrahmen montiert und nimmt die Laufrollen auf, die das Gewicht des Tores tragen und für eine leichtgängige Bewegung sorgen. Durch die präzise Fertigung und die robuste Materialstärke ist die Laufschiene für den dauerhaften Einsatz im Außenbereich ausgelegt. Technische Details Produkttyp: Laufschiene / Führungsprofil Material: Stahl Oberfläche: verzinkt Profilbreite (a): 94 mm Profilhöhe (b): 85 mm Materialstärke (t): 5 mm Schlitzbreite (s): 33 mm Länge (L): 6000 mm Gewicht: 66,13 kg Anwendung und Montage Die Laufschiene ist speziell für den Einsatz bei freitragenden Schiebetorkonstruktionen konzipiert. Sie wird als unteres Führungselement am Torrahmen befestigt. Die Montage kann je nach Anforderung durch Anschweißen oder Anschrauben erfolgen. Die verzinkte Oberfläche bietet einen zuverlässigen Korrosionsschutz und macht das Bauteil witterungsbeständig.

Endanschlag für Laufschienen von Schiebetoren Dieser Endanschlag dient als zuverlässiger Stopper für Schiebetoranlagen. Er wird am Ende der Laufschiene montiert und verhindert, dass das Tor aus der Führung läuft. Gefertigt aus robustem Stahl und mit einer verzinkten Oberfläche versehen, bietet der Anschlag einen grundlegenden Korrosionsschutz und ist für den Einsatz im Außenbereich geeignet. Produktdetails und technische Daten Der Endanschlag ist speziell für die Montage an bestimmten Laufprofilen konzipiert. Die Befestigung erfolgt durch Verschrauben, was eine sichere und feste Positionierung gewährleistet. Produkttyp: Endanschlag für Laufschiene Material: Stahl Oberfläche: verzinkt Passend für Laufprofil: 94 x 85 mm Abmessung A: 94 mm Abmessung B: 85 mm Abmessung e: 40 mm Abmessung H: 87 mm Gewicht: 0,28 kg Anwendung und Montage Der Haupteinsatzbereich dieses Bauteils liegt im Torbau, insbesondere bei freitragenden Schiebetoren. Der Anschlag wird am Ende des Laufprofils positioniert und fest verschraubt, um als Endbegrenzung für die Laufrollen des Tores zu fungieren. Die einfache Klemmmontage ermöglicht eine schnelle und unkomplizierte Installation ohne Schweißarbeiten.

Laufschiene für Schiebetore aus verzinktem Stahl Diese Laufschiene in Omega-Form ist eine wesentliche Komponente für die Konstruktion und Montage von freitragenden Schiebetoren und Industrietoren. Gefertigt aus robustem Stahl und mit einer verzinkten Oberfläche versehen, bietet das Profil einen zuverlässigen Schutz vor Witterungseinflüssen und Korrosion. Die präzise Formgebung gewährleistet eine stabile und leichtgängige Führung der entsprechenden Laufrollen und trägt somit zur Langlebigkeit und Funktionssicherheit der gesamten Toranlage bei. Technische Details der Führungsschiene Die Schiene ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und zeichnet sich durch ihre massiven Abmessungen aus. Die genauen Spezifikationen sind entscheidend für die Kompatibilität mit dem Torsystem und den Laufwagen. Produkttyp: Laufschiene / Führungsschiene Material: Stahl Oberfläche: verzinkt Profilform: Omega-Profil Breite (a): 94 mm Höhe (b): 85 mm Materialstärke (t): 5 mm Innere Laufbreite (s): 33 mm Länge (L): 3000 mm Anwendung und Montage Die Omega-Laufschiene wird in der Regel auf einem vorbereiteten Betonfundament montiert. Die Befestigung kann durch Verschrauben oder Anschweißen erfolgen, je nach den spezifischen Anforderungen der Konstruktion. Sie dient als untere Führung für die Laufrollen des Schiebetors und muss exakt ausgerichtet werden, um einen reibungslosen Betrieb sicherzustellen. Dieses Bauteil eignet sich sowohl für Neukonstruktionen als auch für die Reparatur oder Modernisierung bestehender Toranlagen im gewerblichen und privaten Bereich.

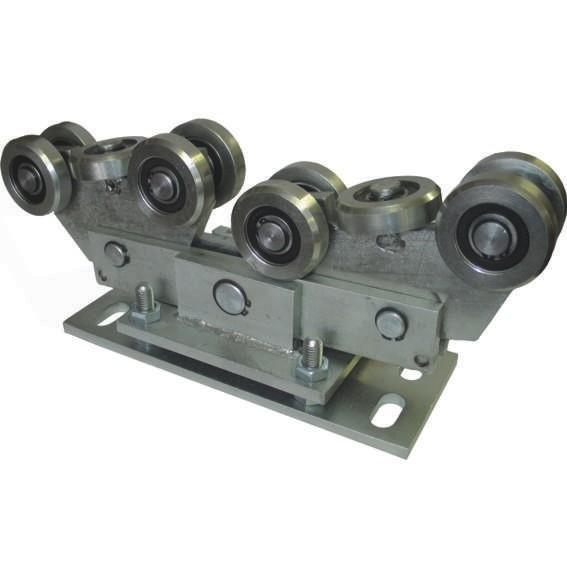

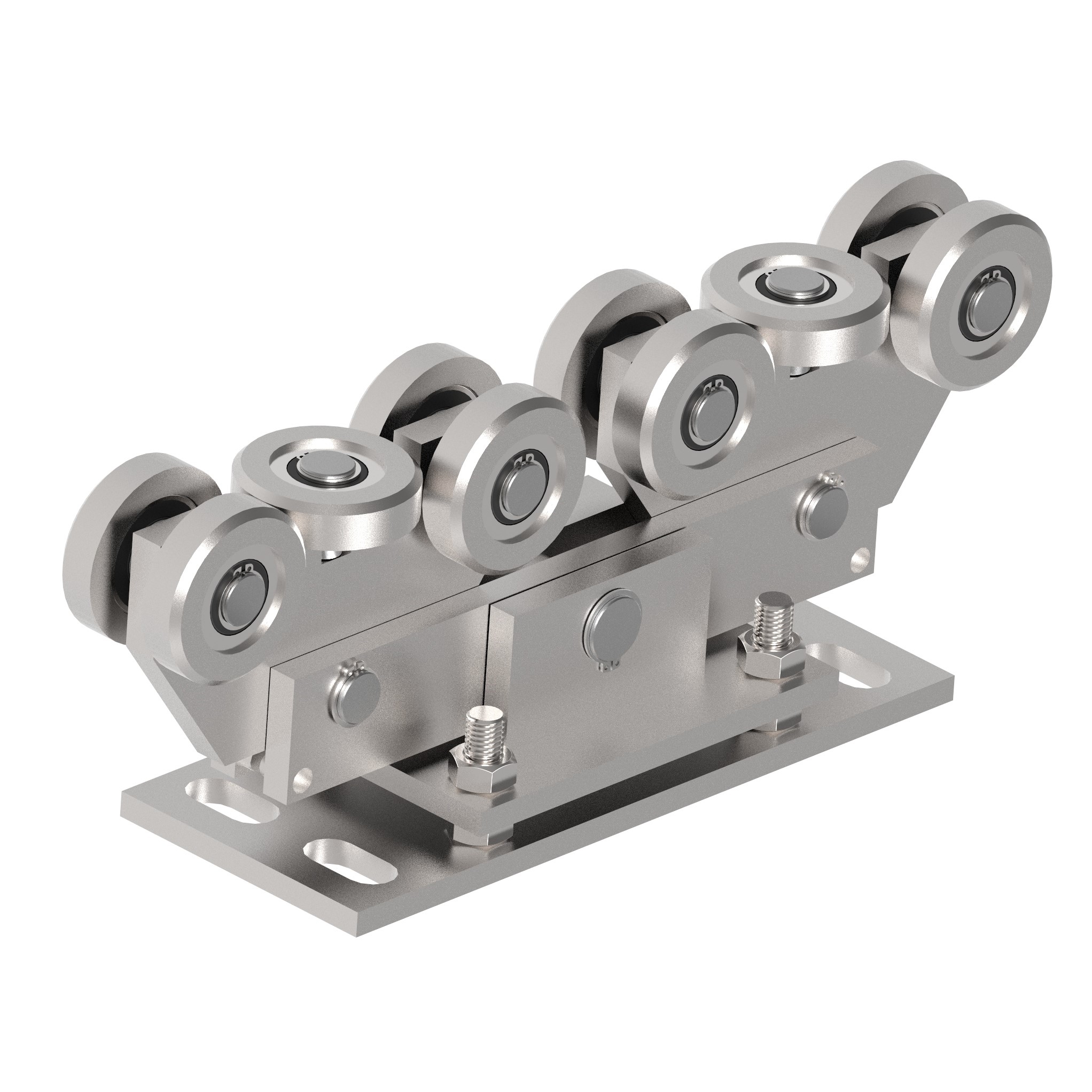

FeNau Doppel-Laufwagen HEAVY für freitragende Schiebetore Dieser 10-rollige Doppel-Laufwagen in HEAVY-Ausführung ist eine zentrale Komponente für den Bau und Betrieb von schweren, freitragenden Schiebetoren. Die Konstruktion aus massivem, feuerverzinktem Stahl gewährleistet eine hohe Tragfähigkeit und einen dauerhaften Schutz vor Witterungseinflüssen. Dank der zehn robusten Laufrollen und der stabilen, horizontalen Doppelplatte wird das Torgewicht optimal verteilt, was einen leichtgängigen und zuverlässigen Betrieb sicherstellt. Technische Details für präzise Planung Die exakte Passform und die durchdachten Eigenschaften dieses Laufwagens ermöglichen eine professionelle Montage und eine langlebige Funktion Ihres Torsystems. Produkttyp: Doppel-Laufwagen, 10-rollig Ausführung: HEAVY Material: Stahl Oberfläche: feuerverzinkt Passend für Laufprofil: 80 x 80 mm Besonderheit: höhenverstellbar Grundplatte: Horizontale Doppelplatte zur stabilen Befestigung Gewicht: 15,3 kg Einsatzgebiete und Montagehinweise Dieser Laufwagen ist speziell für den Einsatz bei hochbelasteten Schiebetoren im gewerblichen, industriellen oder privaten Bereich konzipiert. Die integrierte Höhenverstellung ermöglicht eine präzise Ausrichtung des Torflügels nach der Montage, um einen perfekten Lauf und eine optimale Schließfunktion zu garantieren. Die Befestigung erfolgt auf einem vorbereiteten Betonfundament. Der Wagen ist für die Verwendung mit dem Laufprofil H/02-80x80 ausgelegt.
